Structure en bois : La Porte des Etoiles

Ce qui va suivre est un résumé des étapes de fabrication que l’on a faites pour réaliser une réplique à notre sauce de la porte des étoiles de la série / film Stargate, à l’échelle ½.

Les matières premières

• Planche de bois (récupération de bois de palettes de 2 ou 3m * 120 * 20mm)
• 3 planques d’isorel 3mm (3m*1.4m)
• Des tasseaux de bois (récupération de tasseaux de palettes de 2m de 17*34mm)
• 500 vis VBA de 4*35
• 500 vis VBA de 3*17
• 2L de peinture (gris anthracite, fais pour de la peinture de bois extérieur)
• 2m de barre à béton 10-12mm
• Un peu de suif (corps gras qui s’imprègne au bois)
• Des grandes feuilles de carton

L’outillage (c’est le plus difficile à trouver)

• Petit outillage standard, mettre, cutter, tourne vis, crayon, marqueur, règle…
• Une visseuse électrique (pas une visseuse à accu qui va vous lâcher au bout de 50 vis… il y a environ 1000 vis à mettre)
• Une défonceuse portative

• Une scie à ruban

• Un combiné de menuiserie, avec raboteuse, et toupie

• Une ponceuse, de préférence pour un lapidaire

La réalisation

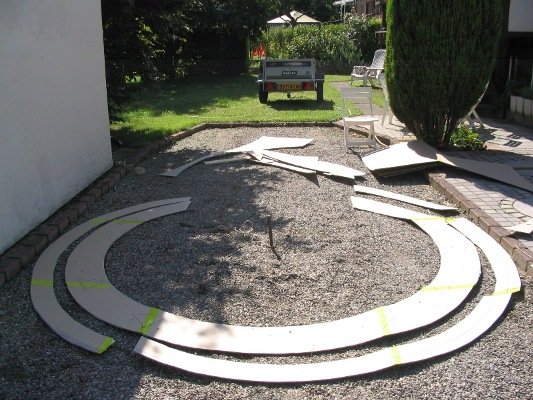

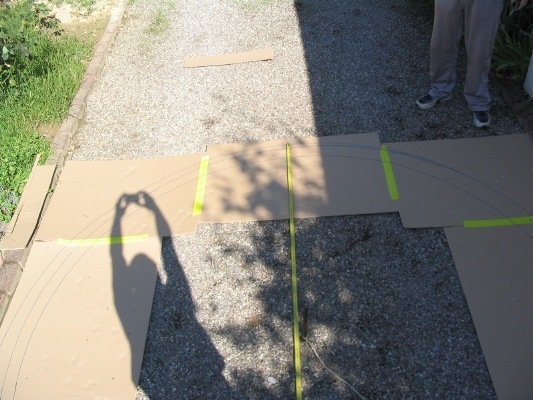

1) Tracer un gabarit de la porte en carton :

• Cercle extérieur rayon 150cm
• Cercle intérieur rayon 140cm

Remarque :
Un burin, un bout de ficelle et un marqueur feront un très bon compas

2) Découper le gabarit de l’arc de cercle

Remarque :
L’anneau intérieur que nous avions fait ne nous a jamais servi, donc pas la peine de le faire
3) Découper le gabarit en 7 segments à peu près identique
4) Numéroter les 7 segments

5) Raboter les planches pour qu’elles aient toute la même épaisseur et au moins une surface propre

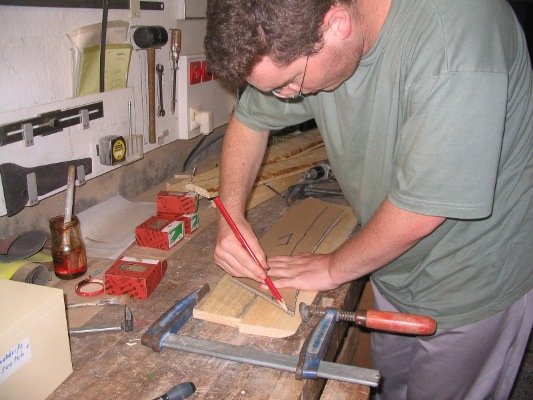

6) Reporter les segments sur le bois

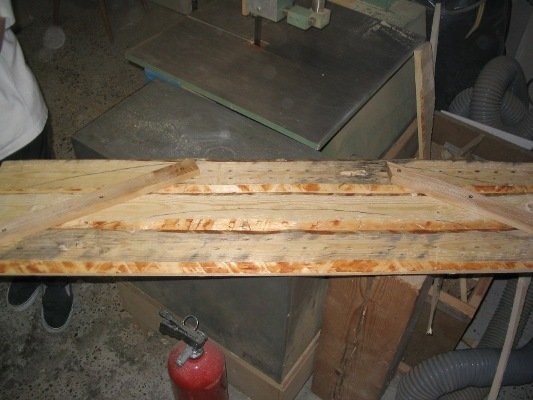

7) Si pour un segment vous avez besoin de plusieurs morceaux de bois, les rassembler avec des tasseaux Remarque : Numéroter les segments de 1A, à 7A

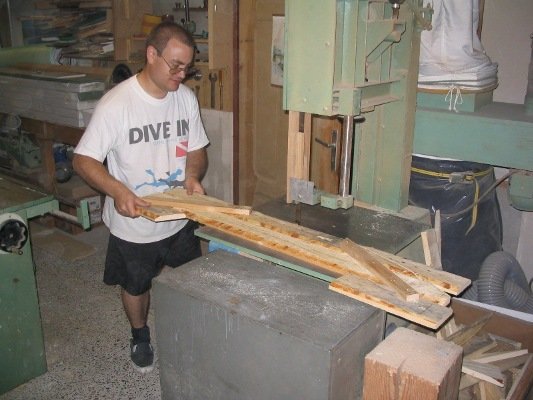

8) Ebaucher les segments à la scie à ruban

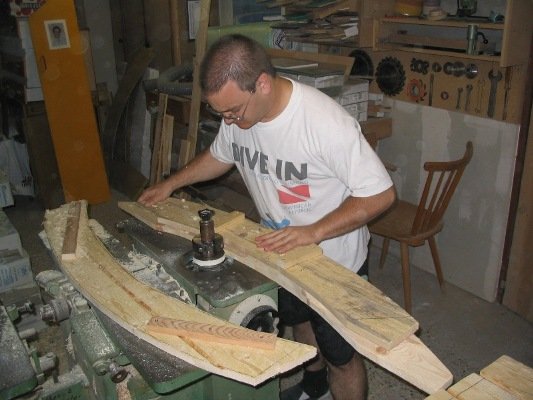

9) Réaliser un premier segment à la toupie

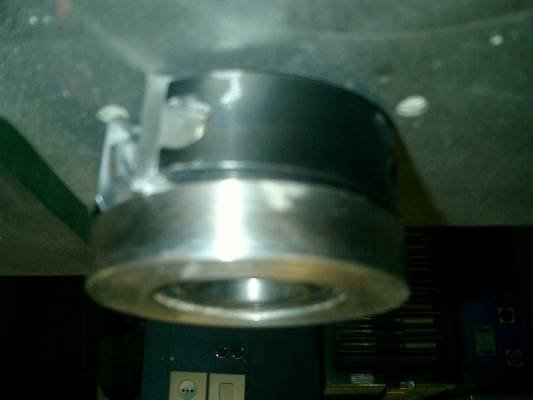

10) Utiliser un outil à recopier les profiles pour avoir des segments avec la même courbure (voir ci-dessous)

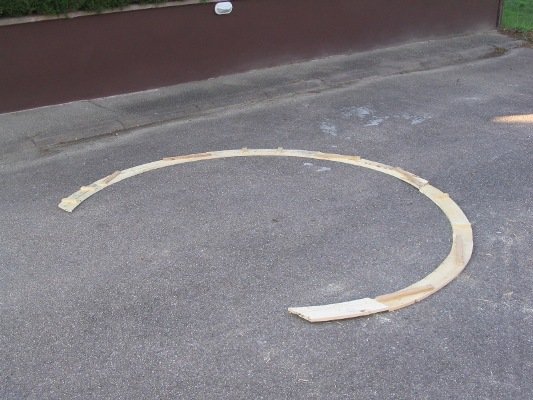

11) Résultat intermédiaire après avoir fait les 7 premiers segments
12) Recommencer l’opération pour une deuxième série de 7 segments
Remarque :
Numéroter les segments de 1B, à 7B

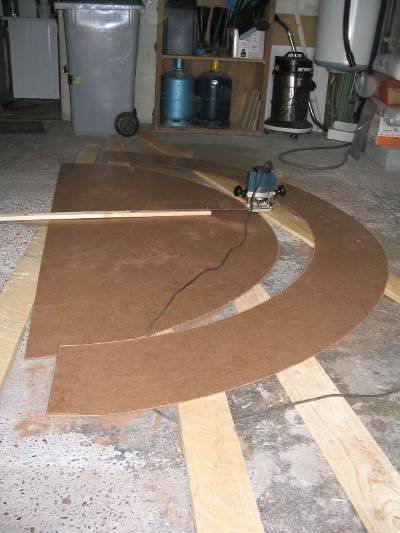

13) Couper l’isorel en arc de cercle Rayon extérieur : 145cm Rayon intérieur : 120cm Remarque : Il faut 3 arcs de cercles comme celui-ci

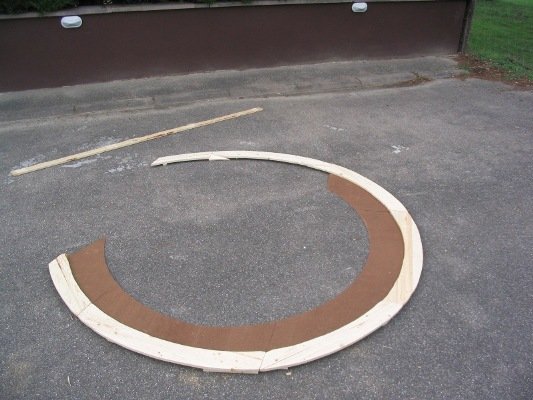

14) Disposer l’isorel sur les segments assemblés en bois
15) Tracer et couper l’isorel à la taille des segments

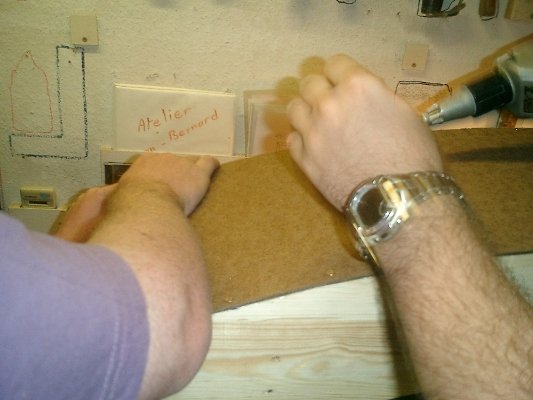

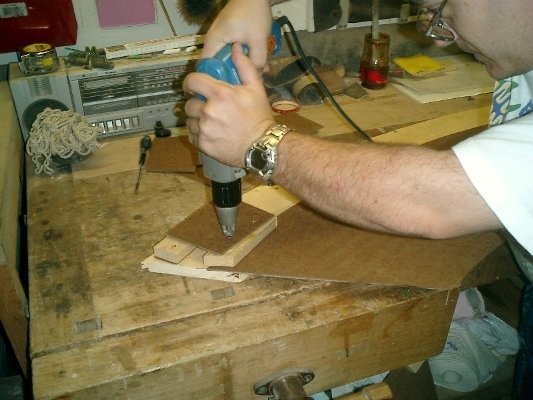

16) Visser l’isorel sur les segments avec un recouvrement / chevauchement de 5cm (vis de 3*17)
17) Mettre deux segments côte à côte, visser sur un des deux segments un tasseau de bois qui va dépasser (mini 15cm) sur le deuxième segment

18) Visser (vis de 4*35) sur le segment en regard du tasseau un « pont » qui va recevoir le tasseau. Le tasseau du segment voisin doit venir s’embouter dedans en emmancher forcer

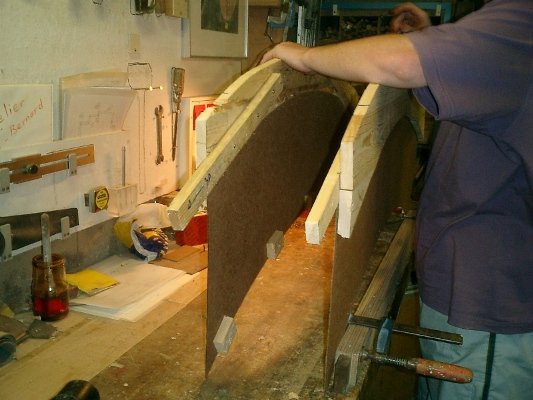

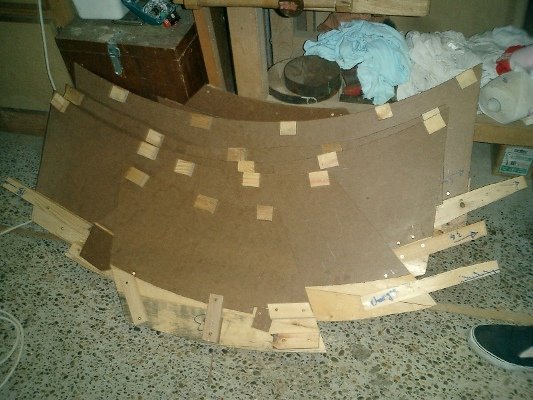

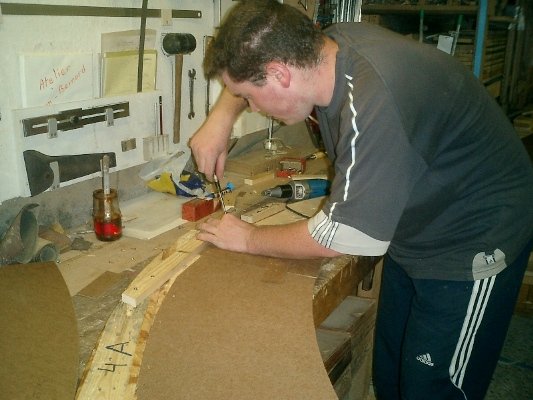

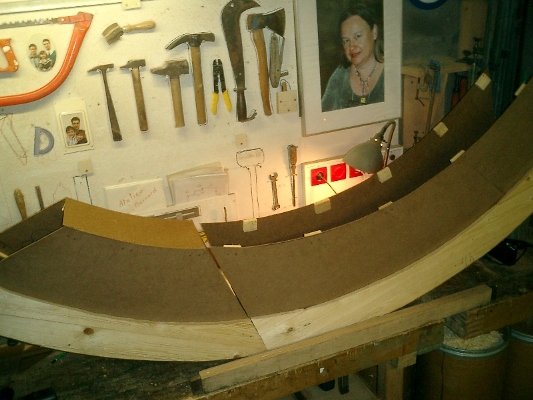

19) Visser (vis de 3*17) des morceaux de tasseau sur l’isorel coté « intérieur » du caisson Ci-contre, les segments prêts à être montés en caisson
20) Couper des bandes d’isorel pour former la tranche extérieure (30cm) et intérieure de la porte (26cm). C’est ce qui va former l’épaisseur de la porte

21) Mettre les morceaux 1A et 1B en vis-à-vis. Ecarté de 30cm en haut (et 26cmcm en bas en théorie, cette mesure peut changer en fonction de l’épaisseur des segments en sapin) Remarque : Verrouiller un des deux morceaux à l’aide de serres joints Il faut être minium deux pour l’assemblage des caissons, 3 étant idéal

22) Visser (vis de 3*17) l’isorel de 30cm sur la surface extérieur des segments et le 26cm sur la surface intérieur

23) Recommencer le vissage pour tous les segments et vérifier que l’assemblage se fait correctement

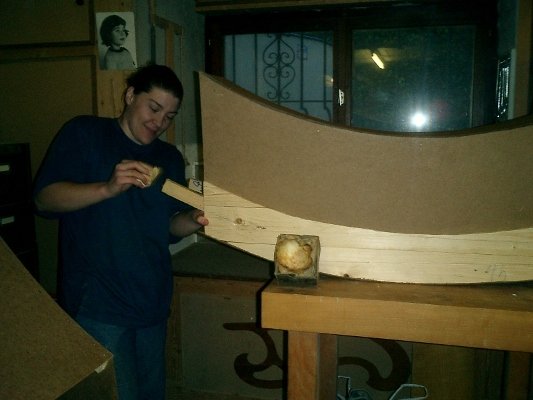

24) Mettre un corps gras (le suif étant idéal) sur toutes les parties mâle des assemblage pour faciliter le montage

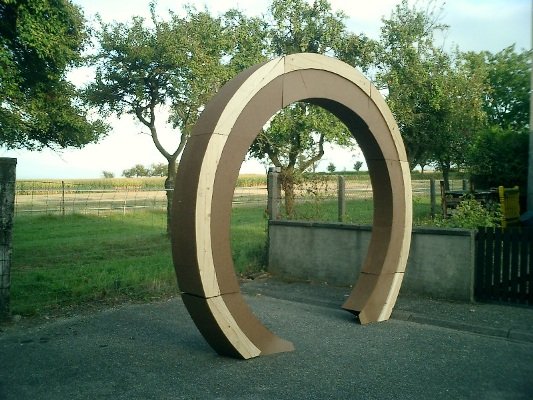

25) Faire un montage pour essai.

Remarque : Il y aura certainement des retouches à faire sur les jonctions entre certains segments, d’ou l’utilité de la ponceuse

26) Etape finale : la décoration 2 couches de peinture grise anthracite sur toutes les parties bois Découpage de chevrons en carton peint en organe, avec contour au marqueur noir. Agrafés sur le bois Symboles imprimés sur papier et agrafés

Avec quelques ajustements au niveau de la décoration, cette Porte des Etoiles peut se transformer en portail inter-dimensionnel, cercle d’invocation, etc...

Précautions pour le montage

• La monter sur un sol droit en terre de préférence
• Mettre 4 barres à béton au pied de la porte (cercle jaune ci-dessus) pour éviter que la porte ne chasse à son pied
• Mettre une corde de rappel en haut pour une totale sécurité pour que la porte ne bascule pas

Evolutions envisageables

• Lors de l’ouverture des différents chevrons, ces derniers s’éclairent, donc rajouter derrière les chevrons des ampoules bleu avec un pupitre déporté avec interrupteurs pour commander l’allumage des différentes ampoules.
• Rajouter deux enceintes dans les caissons relier à un magnétophone pour simuler le bruit d’ouverture des chevrons
• Rajouter 1 ou 2 générateurs de fumée, pour l’effet eau (d’où les ampoules bleu dans les chevrons)

Et le coût de revient dans tout ça ?

• On a plein de petits esclaves donc les 150 à 200h de main d’œuvre n’ont rien coûté
• Prix de revient de l’isorel, environ 30€ (le reste du bois étant de la récup)
• Prix de revient de la peinture, environ 40€
• Visserie, environ 15€
• Petit matériel, environ 15€
