Armure "Ned Stark"

8 réponses [Dernière contribution]
arachneon
Portrait de arachneon
Hors ligne
Inscrit le: 08/08/2010

Dans cette FT sera expliquée la technique pour "reproduire" l’armure que porte Ned Stark dans la série Game of Thrones.

L’armure en question ressemble à ceci:

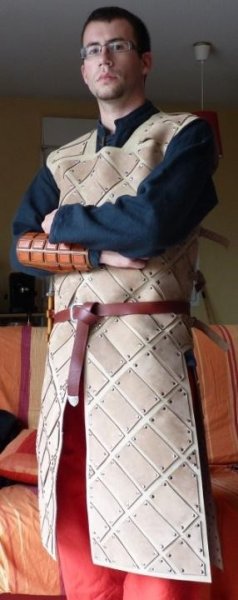

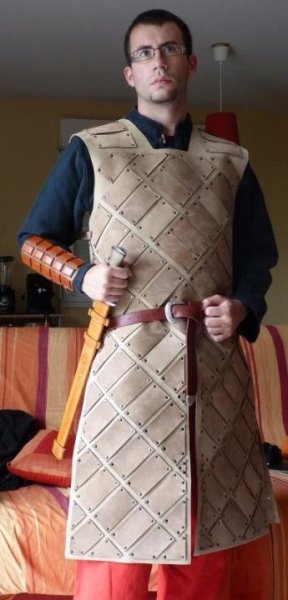

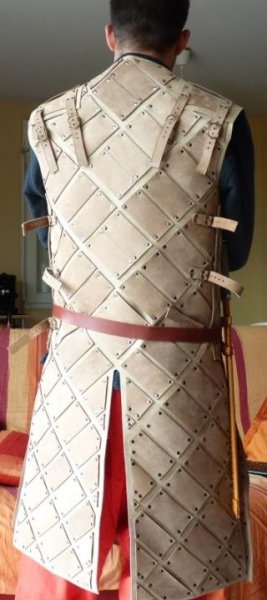

Le résultat donne final ressemble à ceci:

Le matériel nécessaire

Afin de faire cette armure vous aurez besoin du matériel suivant :

  • Un cutter
  • Une règle (métallique de préférence)

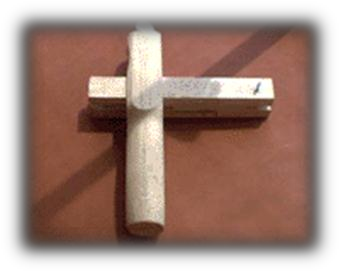

  • Un troussequin (facultatif, mais très pratique pour couper les lamelles et les sangles). Un troussequin ressemble à ceci :


En gros c’est un cutter millimétré qui permet de découper des sangles entre 1cm et 10cm.

  • Un poseur de rivet

  • Un marteau
  • Un emporte pièce à frapper

  • Un emporte pièce révolver (facultatif, la version "démultiplication de force" est top ^^)

La matière première

Dans mon cas j’ai utilisé du cuir nubuck de 2.5mm d’épaisseur avec une couleur pour la base et une autre pour les lamelles (on ne voit pas trop sur les photos à cause la lumière). Ce choix à surtout été dicté par une question de cout. Si vous pouvez utilisez plutôt du cuit de type tanné végétal (mi souple pour la base et un peu plus rigide pour les lamelles). Il faut quand même que la base ait du "corps" sinon ça va donner une impression de tissu.

  • 1.5m² pour la base (la peau que j’ai prise faisait 2.5m², il faut penser au fait que dans 1.5m² de peau il n’y a pas 1.5m² utilisable). En gros vous allez avoir à découper deux morceaux de 120*60cm (soit 1.2*0.6*2=1.44m²). Mon cuir fait 2.5mm d’épaisseur.
  • 1m² pour les lamelles, mon cuir fait 2.5mm d’épaisseur
  • 1000 rivets (il en faut 800 pour les lamelles, voir plus si vous els faites plus petites)
  • 10 boucles (j’ai pris des boucles de 2cm)
  • Optionnel : des bandes cuir pour faire les bords
  • Optionnel : fil de lin poissé (pour les coutures des bords)

Le patron

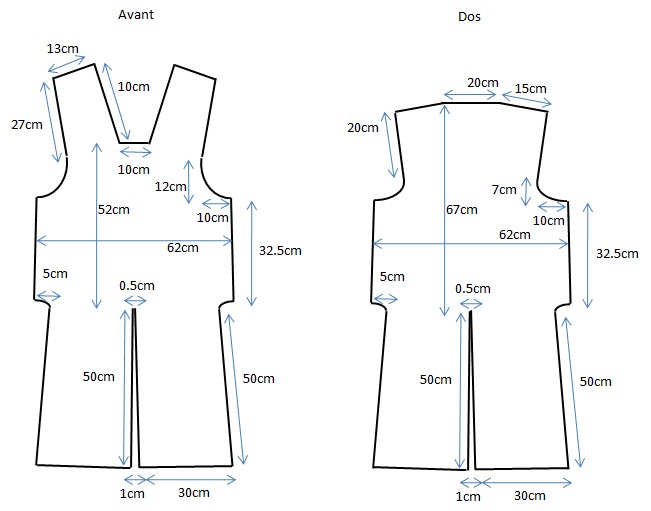

Voici le patron (à l’échelle à quelque cm près):

Comme vous pouvez le voir le dos est à peu près identique à l’avant à quelques détails près :

  • Pas de col
  • Pas de passage d’épaule
  • Un peu plus creusé au niveau des aisselles (en fait il faudrait faire de même sur l’avant car je me suis aperçu que les mouvements étaient un peu gênés)

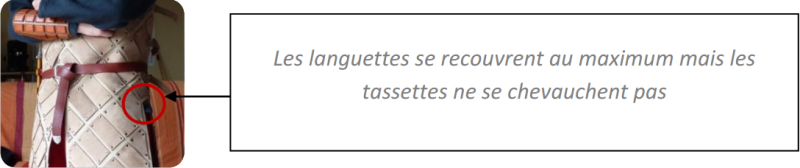

Pour vous donner une idée des tailles, je fais du L/XL et mesure 1.8m, avec un tour de taille de 95cm environ. Cependant il y a de la marge. Donc pour qu’un de plus mince il faudra revoir les dimensions, mais pour un tour de taille de 105cm ca devrait passer. Lorsque  je  porte  uniquement  une  chemise  le  recouvrement  des  deux  parties  est  maximum,  mais elles ne se chevauchent pas:

Avec un gambison il y aura encore de la marge. Si on fait le calcul par rapport au patron j’ai 10cm de recouvrement de chaque coté, soit une marge de 20cm (disons 15 pour être sur).

La réalisation

  • Dessiner le patron sur le cuir prévu pour la base (au dos bien sur ^^)

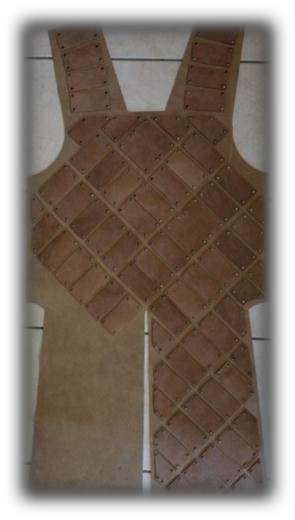

  • Découper  le  cuir  avec  le  cutter.  Cela  devrait  donner  quelque  chose  du  genre  (ici  avec  des lamelles)

  • Dans la peau faite pour les lamelles faire un premier bord bien droit avec le cutter
  • Avec le troussequin découper les bandes de 10cm à débiter ensuite en lamelles de 10*5cm
  • Avec l’emporte pièce révolver faire des trous dans chaque coin des lamelles
  • Maintenant  il  faut  positionner  sur  le  cuir  de  la  base  les  lamelles,  repérer  avec  un  stylo l’emplacement des trous, et utiliser ensuite l’emporte pièce à frapper pour faire les trous.
    • Les  trous des lamelles n’étant jamais exactement au même endroit (même avec un gabarit  ce  n’est  pas  évident)  cette  technique  permet  d’avoir  des  trous "personnalisés" aux lamelles
    • Lors  du  repérage  souvenez-vous de l’emplacement des lamelles sinon ça ne collera pas ensuite.

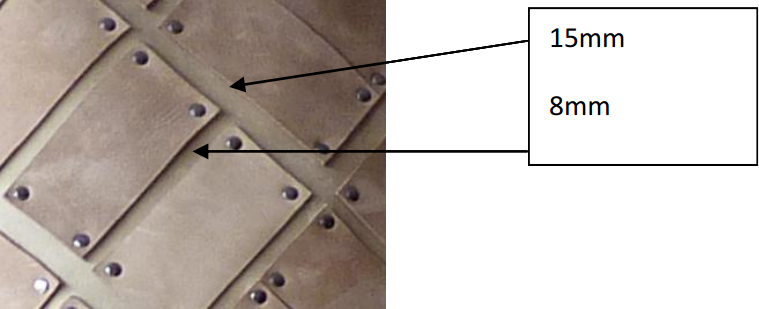

    • Pour l’espacement entre les lamelles j’ai du mettre 15mm dans des 10cm, et 8mm dans l’axe des 5cm

  • Positionner les rivets. Pour ma part j’ai utilisé des rivets « double cap » de ce genre :

Cela permet d’avoir un intérieur sans  bord  coupant.  De  plus  ces  rivets  se  "clipsent"  et  on peut donc faire des essais sans avoir à les mater.

  • Une fois que ton est bon vous pouvez mater les rivets avec le poseur de rivet. Faire attention à bien être sur une surface dure
  • Pour les sangles mieux vaut être deux afin de faire les essayages qui vont bien. Ne pas hésiter à scotcher sur l’envers pour faire des tests. Dans mon cas j’ai fixé les sangles un peu trop bas pour ce qui des épaules (en gros le « 27cm » du passage d’épaule ferait mieux d’être 24cm). Quoiqu’il en soit la position des boucles devra être personnalisée.

Remarques

Par rapport à l’armure d’origine on voit donc une différence majeure :  les  lamelles  sont  visibles. J’avoue que c’est par simplicité que j’ai fait ce choix mais le résultat est finalement plus pas mal.

Si vous voulez cacher les lamelles il faudra donc prévoir du cuir supplémentaire. Il y a plusieurs façons
de le coller ensuite, néoprène, rivets, couture etc...

Pour le choix du cuir des lamelles il faut prendre un cuir assez rigide mais pas trop, sinon cela risque de faire des angles lorsque vous la porterez (sauf s’il y a une couche supplémentaire pas dessus).

Il reste une étape que je n’ai pas encore faite : les bordures. A mon avis l’ajout de bordures cousus au fil  de lin poissé fera bien plus fini, et donnera moins l’impression d’avoir juste coupé au cutter. A défaut de bordures il faudrait au moins passer un coup d’abat-carre.

bomber-marc
Portrait de bomber-marc
Hors ligne
Modérateur
Inscrit le: 25/06/2009

Le post original sur le forum peut être trouvé ici : http://www.trollcalibur.com/node/6358

Pour inspiration, voilà aussi une photo d'une armure en cours de réalisation par Mitch:

farfadouille
Portrait de farfadouille
Hors ligne
Inscrit le: 29/12/2012

Merci, je suis à la recherche d'un patron d'armure "viking compatible" et celle ci a l'avantage de bien dégager les bras etde faire un système proche des écailles.

Avec deux ou trois copains on est en train de faire des tenues viking, pour les journées médiévales dans le midi. Un peu différent du GN mais intéressant au niveau de la construction.

Je fouine, je fouine, et je vous tiens au courant des que je sors quelque chose

Merci

arachneon
Portrait de arachneon
Hors ligne
Inscrit le: 08/08/2010

Bonjour à tous,

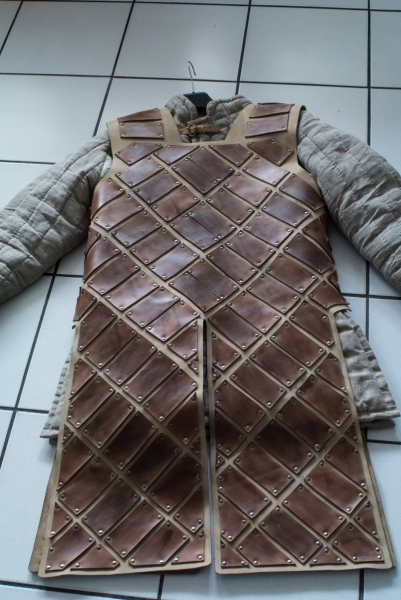

Petite mise à jour de l'armure après teinture :

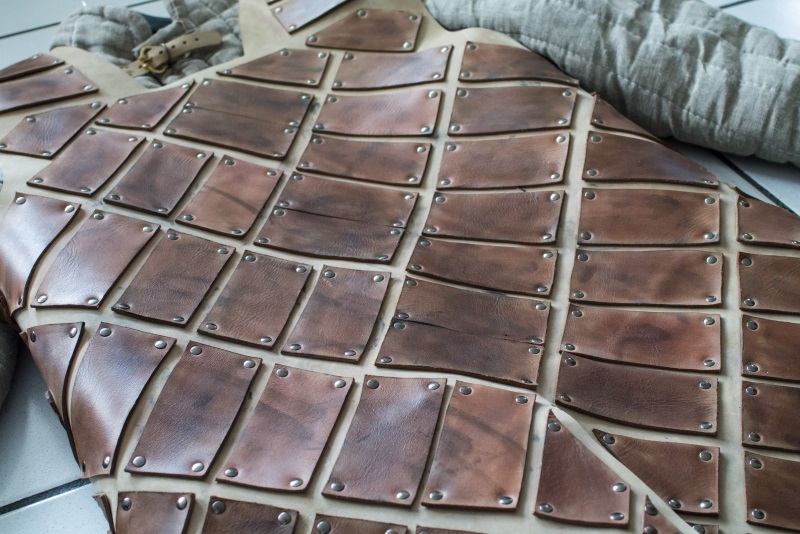

J'ai fait expres de la "salir" pour lui donner du vécu :

Et voila :)

Carlito
Portrait de Carlito
Hors ligne
Inscrit le: 07/06/2013

Bon, après avoir lu et relu ce post, je me décide enfin à tenter l'expérience de fabriquer cette armure qui, par le fait même, sera ma première. Je vous tiendrai donc au courant des développements, en souhaitant parvenir à un aussi bon résultat que ceux qui l'ont jusqu'à maintenant fait. Si vous avez des conseils quant-à la réalisation de cette armure, je les acceuillerai avec grand plaisir :)

xarkhan
Portrait de xarkhan
Hors ligne
Inscrit le: 23/07/2004

Bonjour à tous,



Voici une tunique inspirée par celle de Ned Stark. Elle est constituée de trois couches : une doublure, les plaques et la pièce de cuir extérieure sur laquelle sont fixées toutes les plaques. Doublure et pièce extérieure sont cousues ensemble au point sellier sur le contour mais aussi entre certains chevrons formant comme des "V".

Comme vous pourrez le voir cette dernière est ouverte devant mais possède également des sangles sur les côtes pour plus d'ajustement.



arachneon
Portrait de arachneon
Hors ligne
Inscrit le: 08/08/2010

Magnifique, comme d'habitude avec esprit cuir :-)

xarkhan
Portrait de xarkhan
Hors ligne
Inscrit le: 23/07/2004

Merci beaucoup ;)

Et félicitations pour ta fiche.

arachneon
Portrait de arachneon
Hors ligne
Inscrit le: 08/08/2010

Merci, content que ça ait pu aider et/ou motiver d'autres personnes :)
