10 à 15m de portée en tir tendu, magasin 10 traits, cadence jusqu'à 10 traits en 4secs! Diablement éfficace en combat de masse : l'arbalete à répétition. Une réalisation qui ne sera pas à la portée de tout le monde mais qui ravira les plus téméraires... et les plus "gros bill" !

Important!

J'ai déposé un brevet pour l'europe. Toute copie à but lucratif de cette arbalete (nom de désignation "Saoudi lrc01") ou d'un modele fortement similaire dans sa mécanique est passible de poursuites judiciaires dans la Suisse et l'europe actuelle.
Tous droit réservés l'echoppe Hellvetic.
Il va de soi (pour ce qui n'auraient pas compris) que la reprodution pour usage personnel est tout à fait légale.

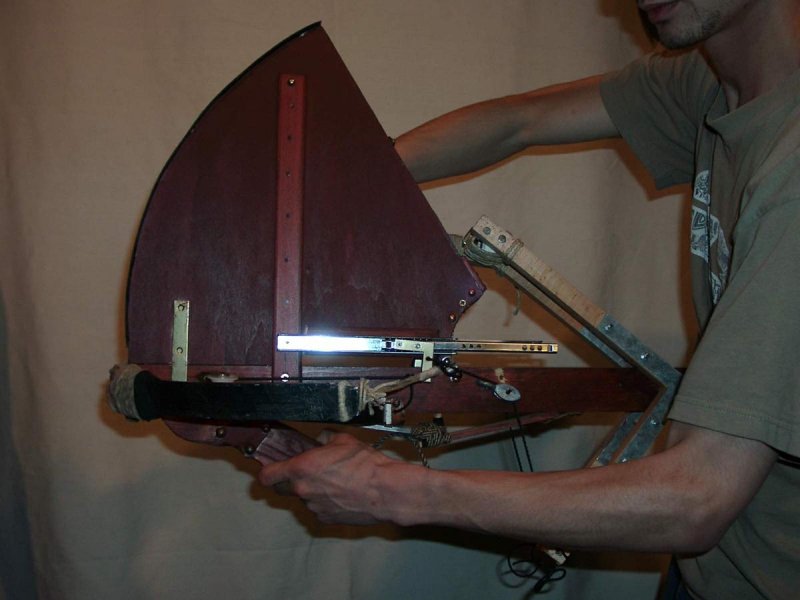

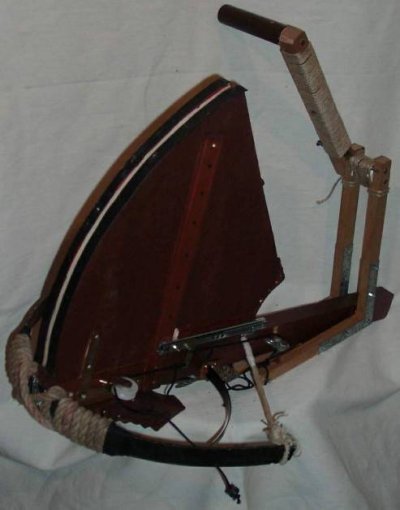

Les photos utilisées dans ce document sont celles d'un prototype et bien que celui-ci soit tout à fait fonctionnel, certains détails ont pu etre améliorés par la suite, c'est pourquoi je vous demanderai de vous fier au mesures des plans et aux prescriptions materielles qui l'accompagnent (et d'excuser la finition à la va vite; ainsi que de ne plus avoir autocad).



Matériel

Au cours de cette étude , afin de faciliter la compréhension des plans, je décomposerai l'arbalète en 5 élements principaux:

  • L'arbier, qui constitue la structure principale sur laquelle viennent se fixer les autres éléments.
    • 1 latte de sapin 45mm/30mm/1000mm
    • Colorant à bois
    • Vernis à bois
  •     L'arc, dont on limitera la puissance pour des raisons de securité
    • 1 latte de fibre de verre(polyesther) 30mm/5mm/600mm
    • Fil de lin 1mm (1 Bobine)
    • 1 Coin en alu (ou bois) pour hache
    • Chaterton (1 Rouleau)
  •     Le système d'armement et de détente
    • 1 latte de hetre 20mm/15mm/1000mm
    • 1 latte de hetre 25mm/25mm/500mm
    • 1 bout de bois(hetre minimum) de 120mm/30mm de diametre
    • 2 poulies verticales
    • 2 poulies horizontales
    • 2 équerres métaliques 20mm/120mm/120mm
    • 6 ecrous et boulons 100mm/3mm
    • 10 ecrous et boulons 25mm/3mm
    • 2 ecrous et boulons 30mm/3mm
    • 6 rondelles métalliques 30mm/4mm/1mm
    • 3 lamelles métaliques perforées 150mm/20mm
    • 2 rails métalliques coulissants pour tiroirs 180mm/15mm
    • 2 clous de charpentier 100mm/3mm
    • Ficelle polyamide genre mammut (1 Bobine)
    • 1 latte d'acier ressort 1mm/20mm/500mm
    • 1 latte d'acier ressort 1mm/20/120mm
  •     Le magasin, l'element qui contient les carreaux et qui requiert une grande précision
    • 1 latte de sapin 6mm/30mm/1000mm
    • 1 planche de contre plaqué 10mm/500mm/800mm
    • 2 équerres métaliques latérales de 100mm/100mm/15mm
    • 3 lamelles métalliques perforées 10mm/30mm
    • des visses de tailles apropriées 8/2 15/2
    • clous de tapissiers
    • lamelle de croute 1.5mm/23mm/500mm peut etre remplacée par du skai rigide de valise ou du pvc souple 1mm
  •     Les carreaux (fut)
    • 350mm de troublion(tige) en sapin par carreau

Réalisation

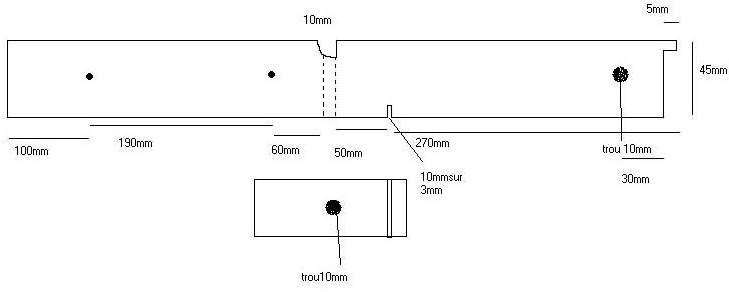

L'arbier

Utiliser la grosse latte de sapin pour réaliser le format suivant :
(outils: scie, perceuse, cyseau à bois)

Le magasin

Procéder comme indiqué sur les plans. Vous constaterez que sur les photos, la découpe du rail est très approximative: soyez précis!!

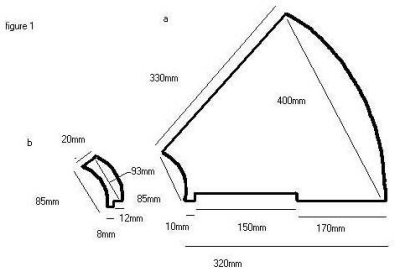

Découper dans la planche de contreplaqué 2 fois le format "a" et 1 fois le format "b" en section de disque bien entendu, les lignes apparement circulaires étant bien entendu circulaires ;) et ce en se conformant aux mesures de la figures 1

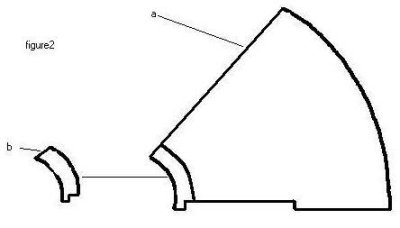

Assembler b sur a1 puis a2 par dessus conformément à la figure 2

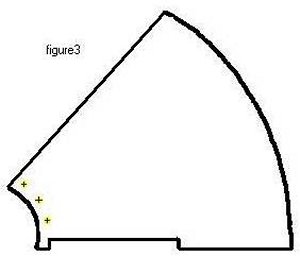

Puis visser comme indiqué sur la figure 3


Précision !!

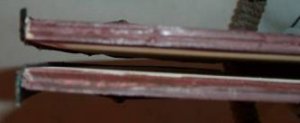

Découper la lamelle de croute en deux sur le sens de la longueur et les fixer conformément au point 1 de la figure 4 en laissant 15mm de libre en bas du magasin et ce à l'aide de colle et de clous de tapissier.

Découper 40mm dans votre latte de sapin 30/6/1000 et la fixer comformément à 3 dans figure.

Utiliser une lamelle perforée et la fixer comme dans 2 en élargissant l'écart en haut de magasin d'1mm.

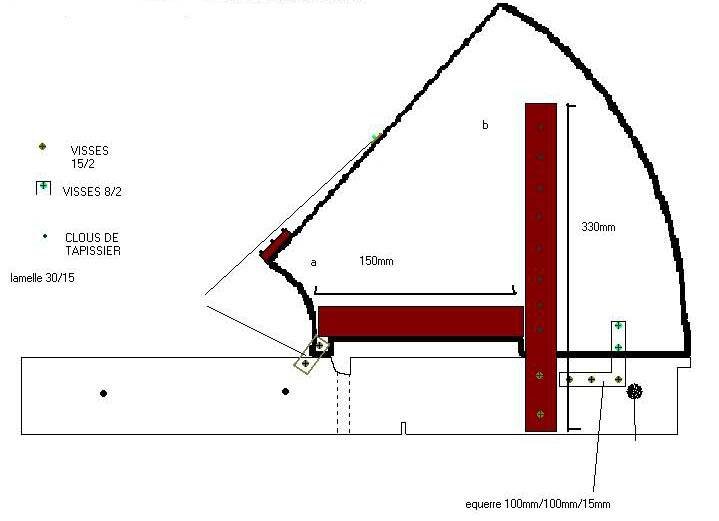

Assemblage arbier / magasin

Il est recommandé de coller le magasin sur l'arbier avant de proceder à la suite. Découper dans votre latte de 6/30/1000 2 fois "a" et 2 fois "b" et assembler comme suit (a avec de la colle a bois)

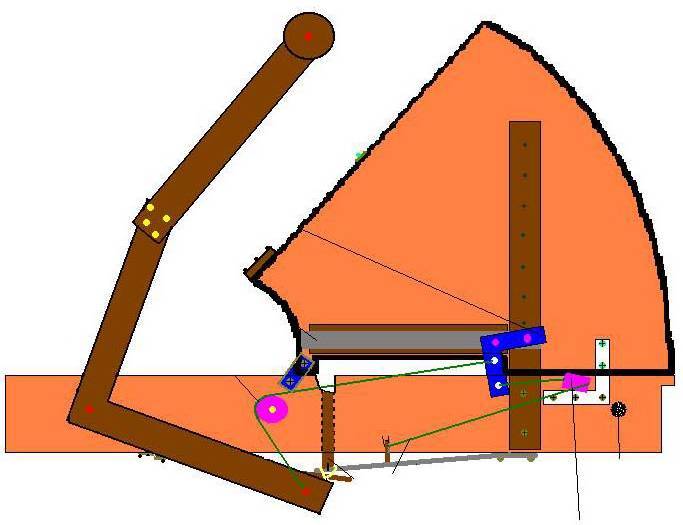

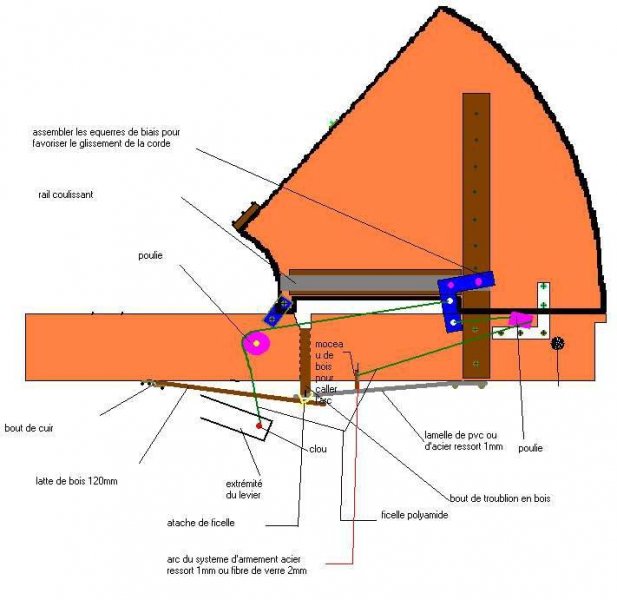

Mécanisme d'armement / de détente

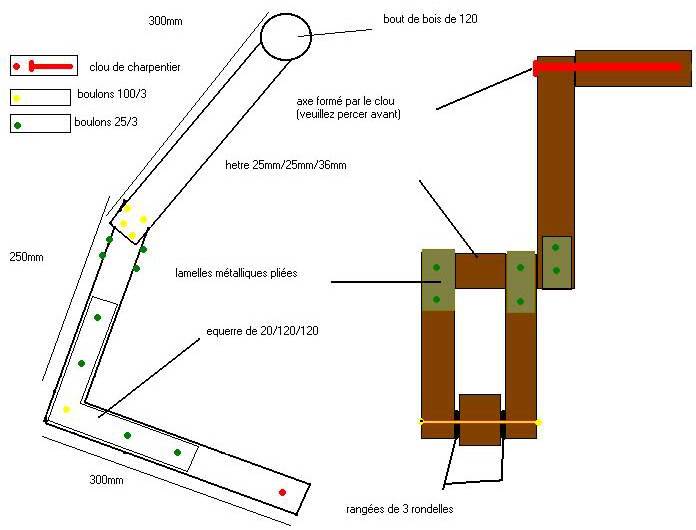

Commencer par assembler le levier comme suit puis monter le systeme de détente puis le levier en dernier.


À noter que l'arc du systeme d'armement peut etre remplacé par de la fibre de verre, des sandows, ou des ressort. Il sert à empecher que la ficelle ne déraille des poulies causant ainsi un enrayement du mécanisme.

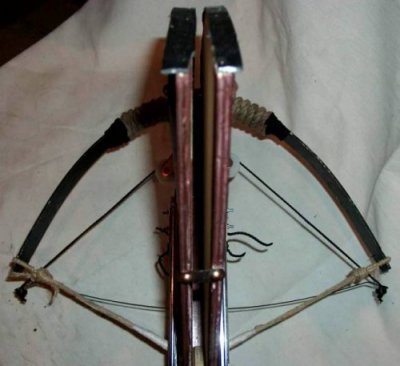

L'arc

Pour ce qui est de la corde, utiliser plusieurs brin de lin que vous enroulerez au milieu sur 100mm avec du fil de lin pour obtenir une epaisseur d'environ 8mm rajouter de chaque coté de cette partie centrale un enrobage en chaterton pour proteger de l'abrasion.

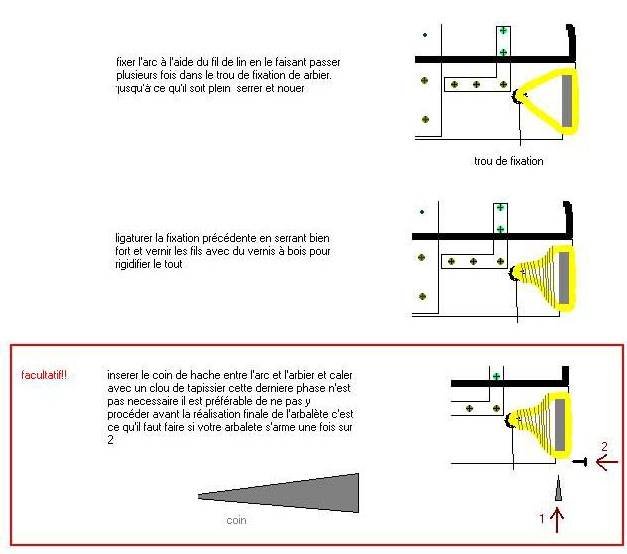

Fixation de l'arc:

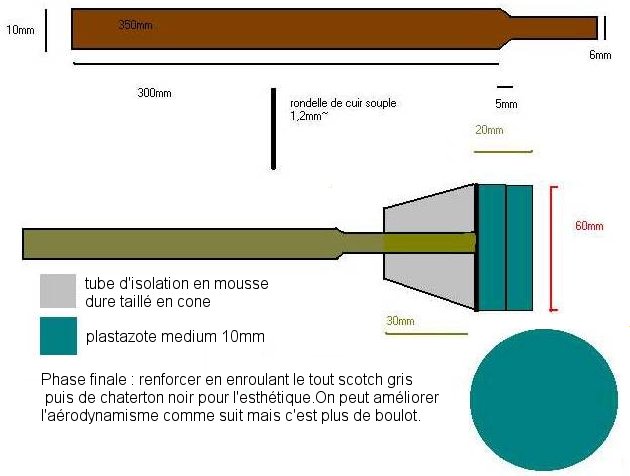

Les carreaux

Procéder precisement comme sur les figures qui suivent.

Finition

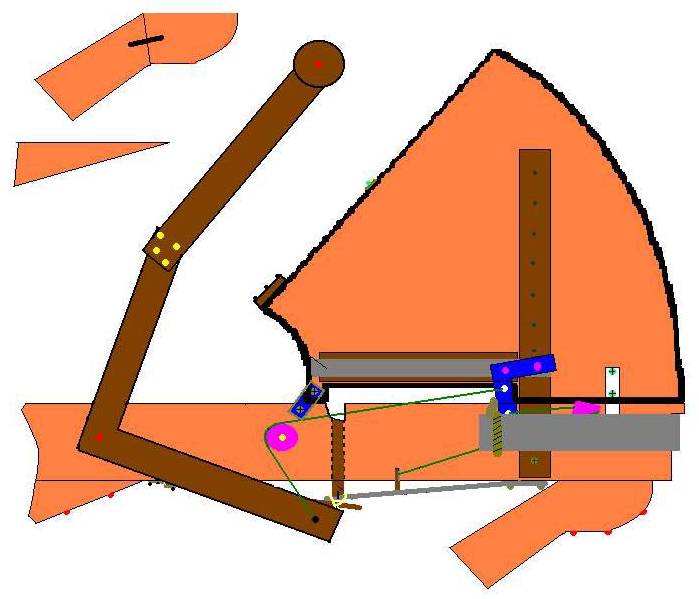

Utiliser les reste de bois pour réaliser les pieces de la figure suivante. Vous obtiendrez une prise en main confortable ainsi qu'une crosse pour le cas où vous voudriez viser.

Evaluation de l'arme (efficacité pratique)

  • Portée : Entre 10 et 15m en tir tendu
  • Cadence : Jusqu'à 10 traits en 4secs en théorie, 10 traits en 6,5 secs en pratique
  • Magasin 10 traits

La précision est faible mais sur sa courte portée c'est tout à fait négligeable.

Les carreaux n'ont pas d'empennage ce qui réduit la précision et rend le tir en cloche STRICTEMENT INTERDIT EN GN! avec cette arme.

C'est une arme d'assault destinée à tirer des rafales en premiere ligne. On peut néanmoins viser en se servant du rail d'armement comme ligne de mire et de la prise à l'épaule. En effet une fois armée l'arbalete ne tire pas automatiquement, il faut une pression supplémentaire sur la détente.



Remarques

Les materiaux utilisés ne sont pas figés, j'ai simplement choisi les moins chers et plus faciles à travailler. Pour le sapin il est important de le vernir(2 à 3 couches) pour le proteger des rayures.

Pour les amateurs de "snipe" je recommande des arbalètes plus classiques avec des carreaux empennés.

bomber-marc
Portrait de bomber-marc
Hors ligne
Modérateur
Inscrit le: 25/06/2009

Commentaire par Benvesan à l'époque de l'ancien site:

Prenez une arbalète façon Gurglash
Ajoutez y une méthode de fabrication de Rach
Saupoudrez d'une bonne dose de Chu Ko Nu (arbalète à répétition chinoise)

Mélangez le tout, laissez massérer quelques semaines, et vous optenez...

... Un nouveau modèle d'arbalète à répétition.

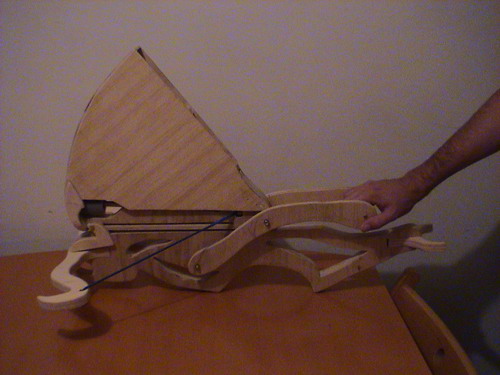

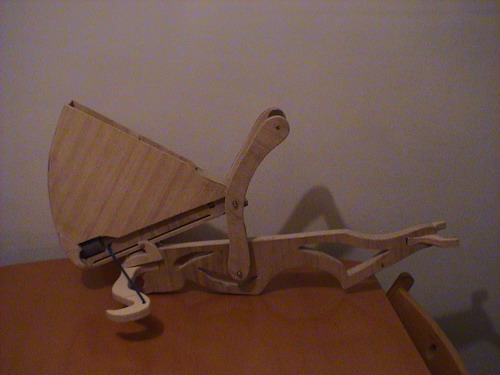

Cette arbalète reprend en fait le principe assze simple du Chu Ko nu, dans lequel le magasin est mobile. L'armement se fait lorsque le magasin vient bloquer l'élastique "au repos"(levier poussé le plus loin possible) et qu'il recule pour venir le tendre.

Une fois le levier tiré de nouveau vers soi, l'arme est chargée. Il suffit de descendre d'avantage le levier pour faire remonter un petit tourillon qui, en poussant sur l'élastique par le dessous, va le libérer et propulser le carreau. Un autre carreau, simplement posé sur le premier, vient occuper l'espace laissé libre...
Sur ce modèle, j'ai de quoi placer sept carreaux dans le magasin (carreau pret à partir compris).

Je pense que ce modèle est plus simple de conception que l'arbalàte de Rach, et qu'il est plus tolérant quant aux carreaux utilisés.

Il me reste encore quelques détails à régler avant de pouvoir jouer les canardeurs:
Réduire les frottements de l'élastique sur la partie mobile (suffit sans doute de vernir, mais je voudrais la peindre avant)
Trouver un moyen pour que tous les carreaux arrivent avec l'empennage horizontal (là, je ne vois rien de simple sans modifier les carreaux)
Empêcher le carreau du bas de tomber en avant lorsque le magasin arrive au bout de l'arme (un simple morceau fin de mousse devrait faire l'affaire)

Donc merci Rach et Gurglash pour vos fiches techniques sur le sujet.
