Hache à 2 mains à manche imitation bois

6 réponses [Dernière contribution]
briareos
Portrait de briareos
Hors ligne
Modérateur
Inscrit le: 06/07/2004

Lors d'un atelier que j'ai organisé cette hiver, j'ai aidé à la réalisation de plusieurs armes en mousse et latex, dont une arme extra longue, type hache à 2 mains.

J'ai commencé par demander aux participants de dessiner le design de la lame souhaité, taille réelle sur une grande feuille.

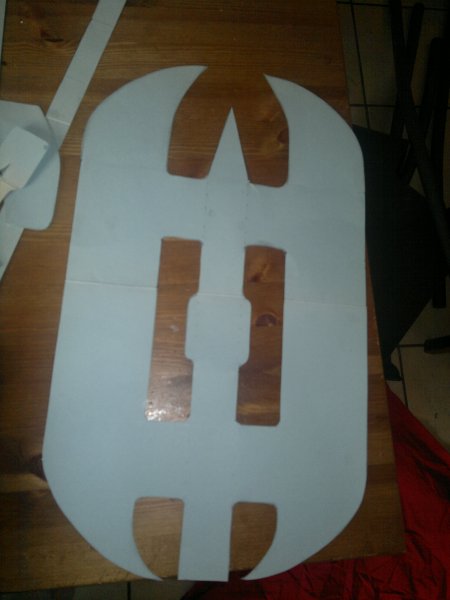

puis de découper leur dessin :

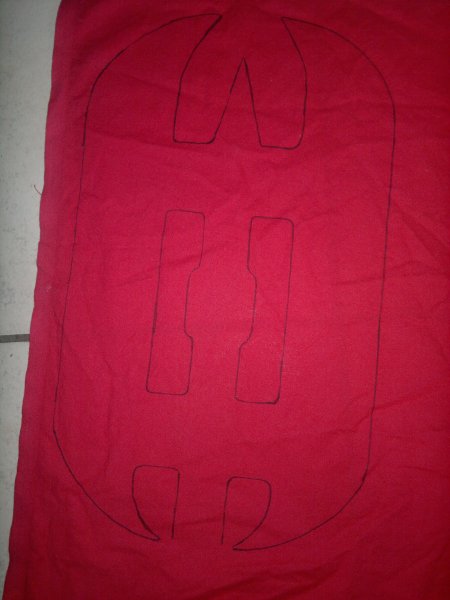

le patron obtenu est reporté sur du tissu (toile coton) :

ensuite on découpe la forme en tissu.

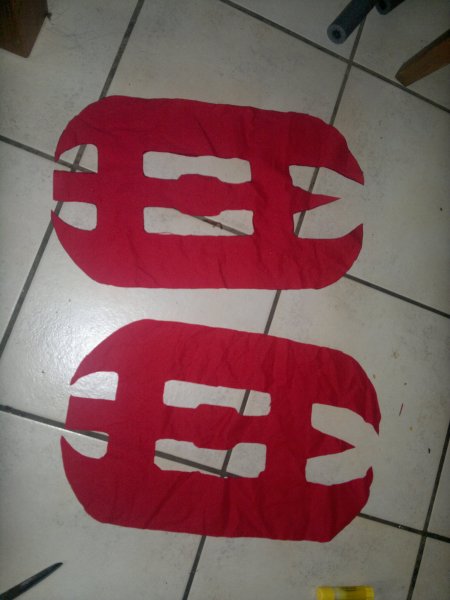

on répète l'opération pour avoir 2 pièces de tissus :

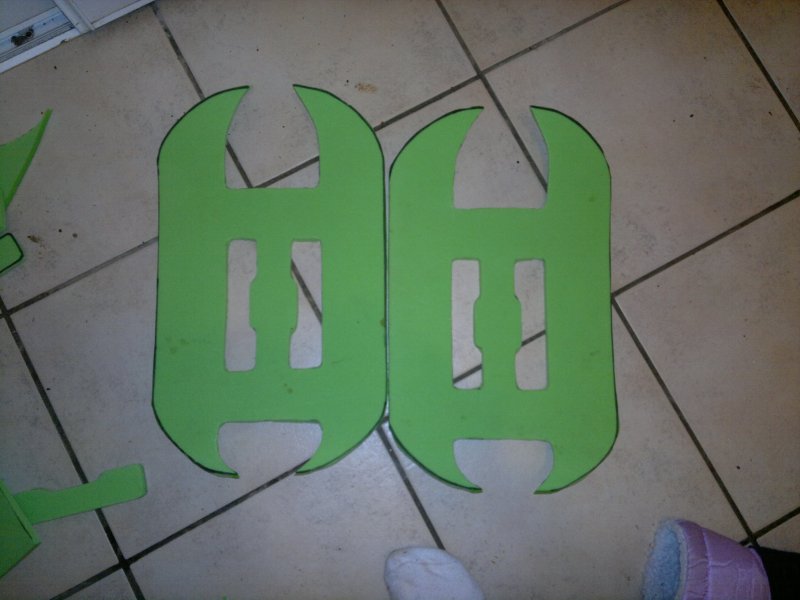

de même, on découpe 2 formes en reportant le patron papier sur une plaque de plastazote :

par ailleurs, on prépare le manche :

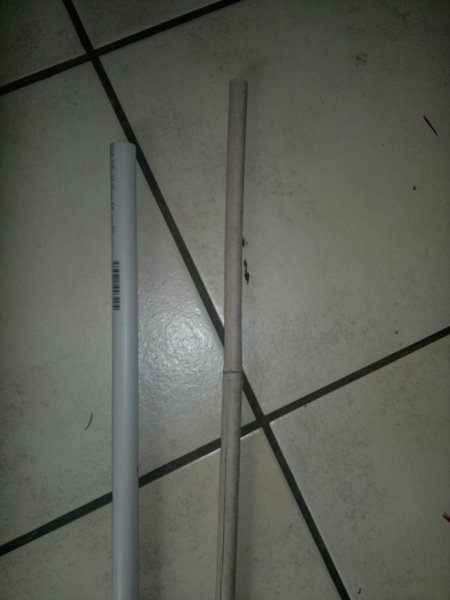

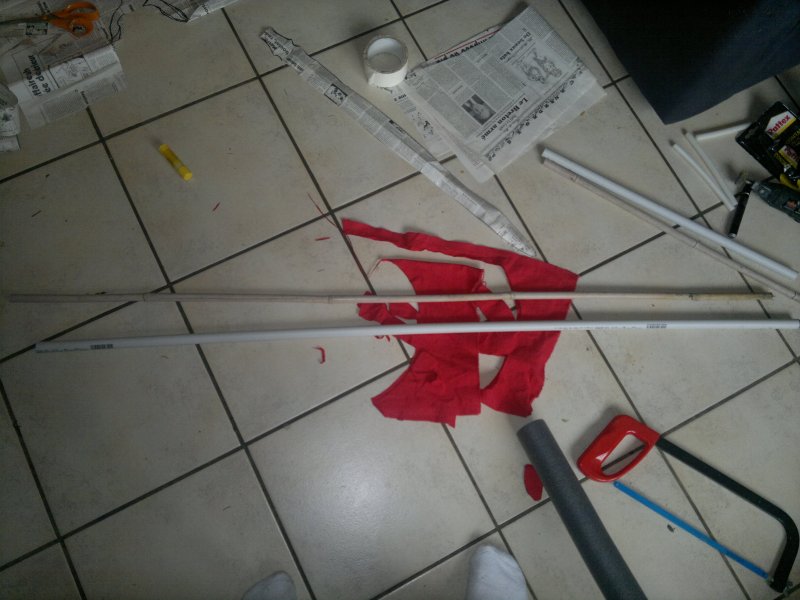

il est composé d'un tube pvc tulipe (gaine électricien) et d'un tuteur bambou de jardinage d'environ 1m80 :

on vérifie que le bambou s'insére dans le tube PVC sans probléme. éventuellement, on rabote au rabot ou à la lime si un noeud du bambou est trop large.

on retire le bambou du tube, puis à l'aide d'un pistolet à colle chaude, on applique rapidement de la colle en spirale autour du bambou.

pendant que la colle est encore liquide, on insère de force le bambou à nouveau dans le tube et on laisse se solidifier la colle.



à l'aide d'une scie, on coupe l'ensemble à la taille souhaitée. (prévoir 10 cm à ajouter pour les pointes en mousse) :

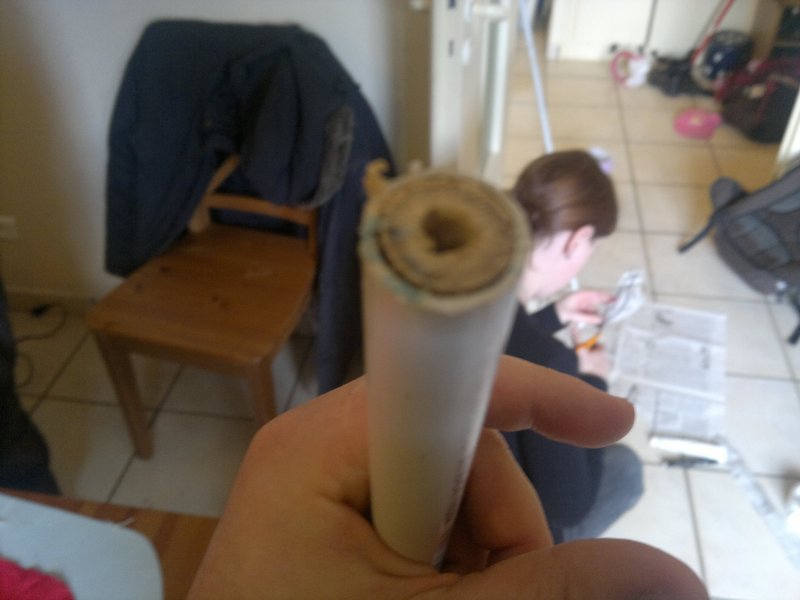

remplir de colle chaude les vides accessibles par les extrémités.

cCe type d'âme garanti un manche léger, suffisament rigide pour ne pas fouetter, suffisament solide pour parer, sécuritaire (le pvc emprisone les éventuelle échardes du bambou) et pas cher.

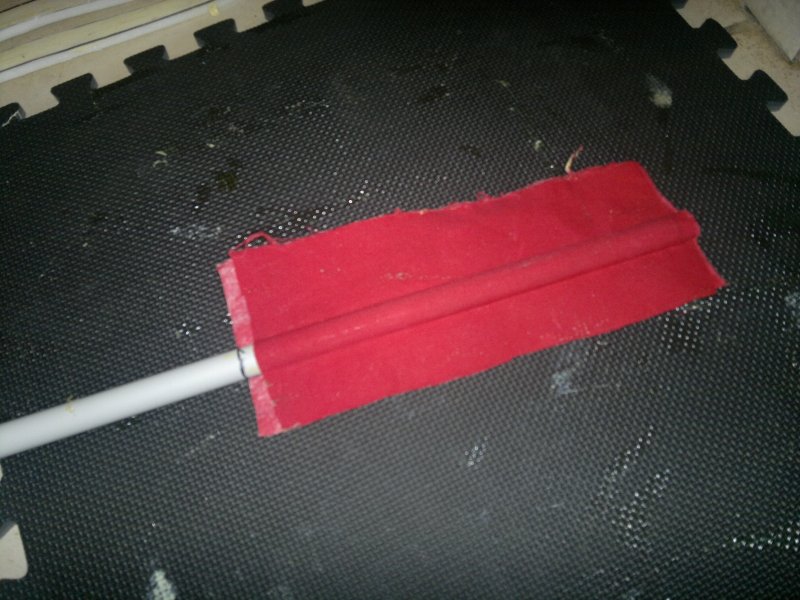

ensuite on s'attaque à la fixation de la lame sur le manche. on prend 2 rectangles de toile coton, on les encolle à la colle néoprène liquide étalé avec une petite spatule métalique. l'extrémité du baton pvc est également en duit d'une fine couche de colle. une fois la colle sèche, le manche est pris en sandwitch entre les 2 pièces de tissu comme une sucette sur son baton. il faut bien appuyer pour que le collage soit solide. Cette étape est importante  : elle garanti que la tête de l'arme ne vrillera pas.

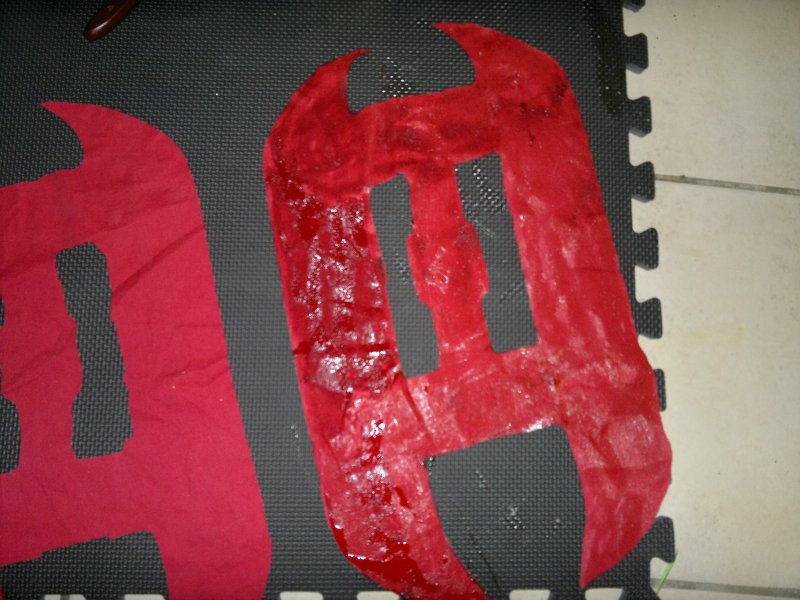

il faunt encoller une face de chacune des pièces de tissu restant :

à nouveau on prend en sandwitch le tissusur son baton avec les 2 autres morceaux de tissu en forme de lame.

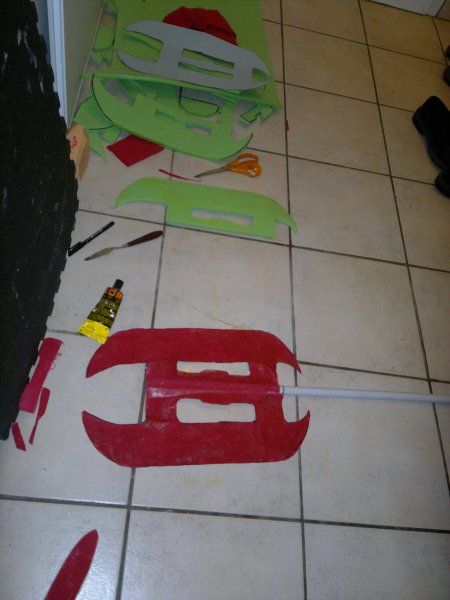

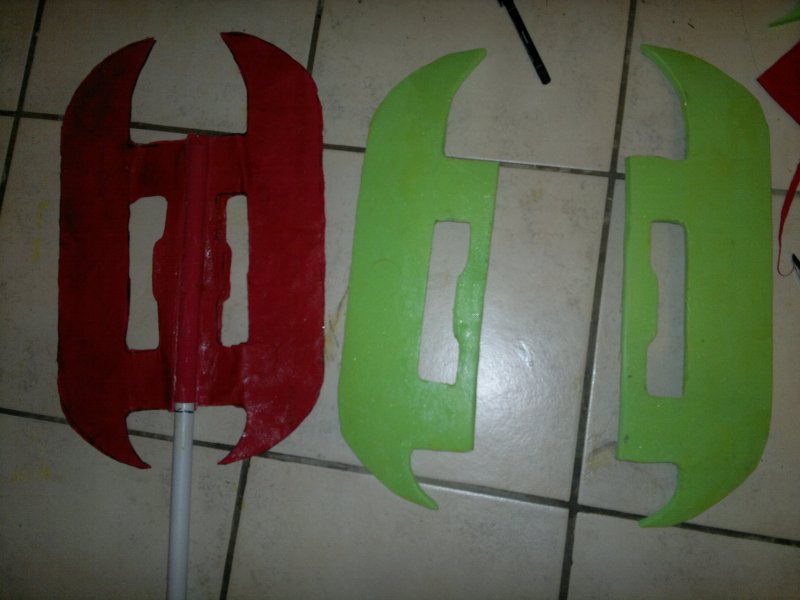

Paralèlement, On prépare les lame en mousse. la partie centrale de la mousse patronné est enlevé, pour laisse de la place au passage du manche.

les morceau de mousse obtenus sont enduit d'une couche néoprène.

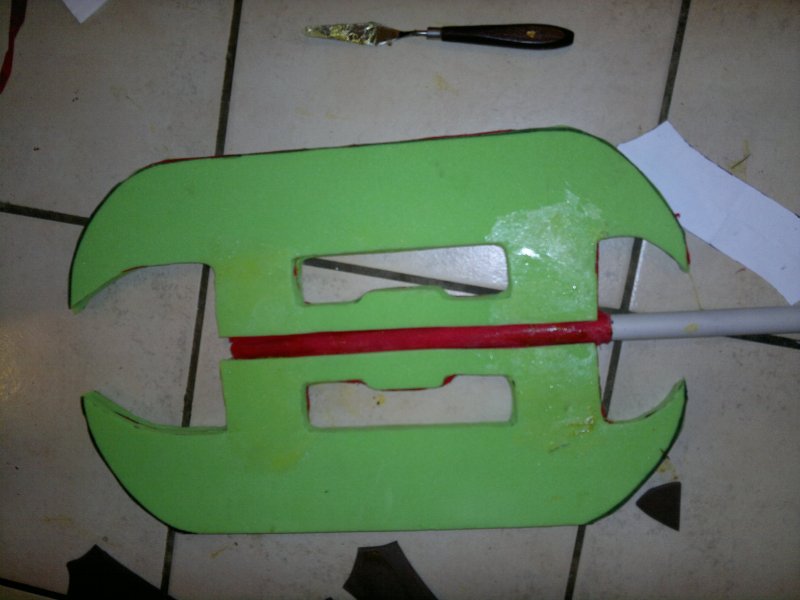

le renfort en tissus  est à nouveau enduit également d'une couche de colle à la spatule. On laisse sécher la colle avant d'appliquer la mousse sur le renfort tissu en apuyant fortement.



on répète l'opération sur l'autre face avec le 2e morceau de mousse.

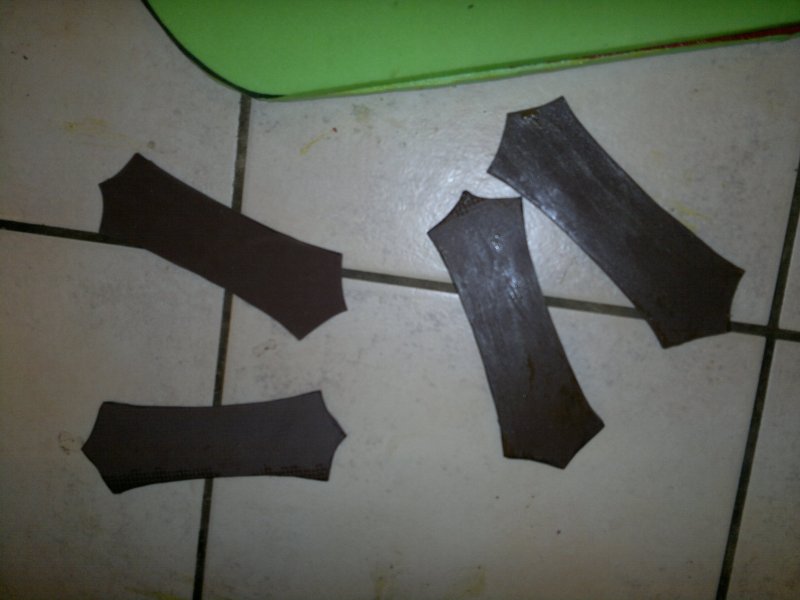

 on dessine des fausse ferrure, d'abord en papier, que l'on découpe et qu'on patrone sur une plaque de mousse plastazote (ou encore mieux en evazote) de 5 mmm si possible (mais 10 mm convient aussi). on peut éventuellement les doubler avec un renfort en tissu collé dessous à la néoprène.

ces fausses ferrures vont servir à solidariser ensemble les 2 "fers" de de la hache pour éviter un effet "aile de papillon" lors de la frappe. l'emplacement destiné à acceuillir les fausse ferrure est encollé à la colle néoprène, ainsi qu'une face des ferrures.

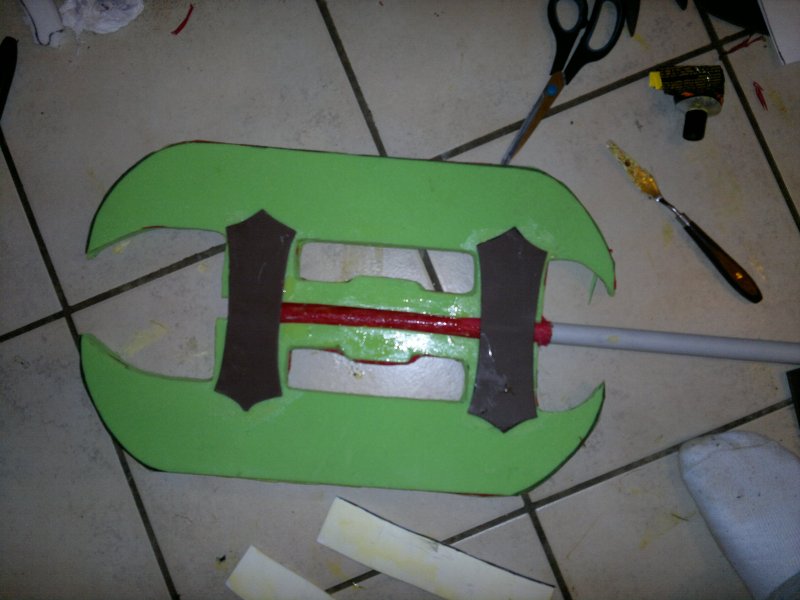

on met en place les fausses ferrure de part et d'autre de la lame, en appuyant bien pour un collage solide

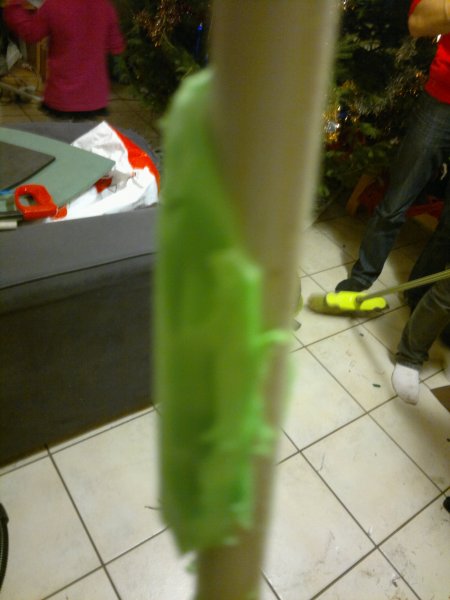

J'améliore encore la solidité et la solidarisation des lame en enroulant 2 bandes d'évazote (en blanc sur la photo ci dessous) de 2 mm d'épaisseur, collées : on peut remplacer l'evazote par une bande de tissu enroulée serrée.



on va maintenant construire le manche imitation bois de la hache.

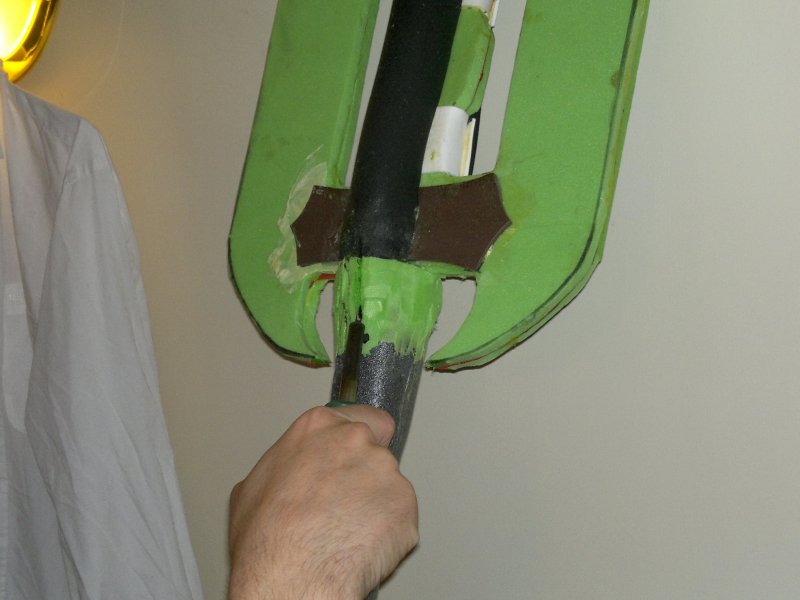

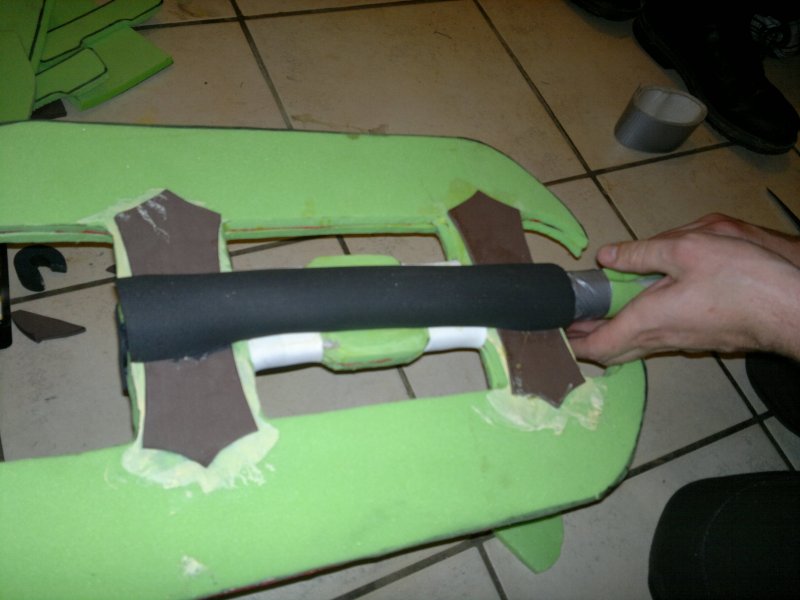

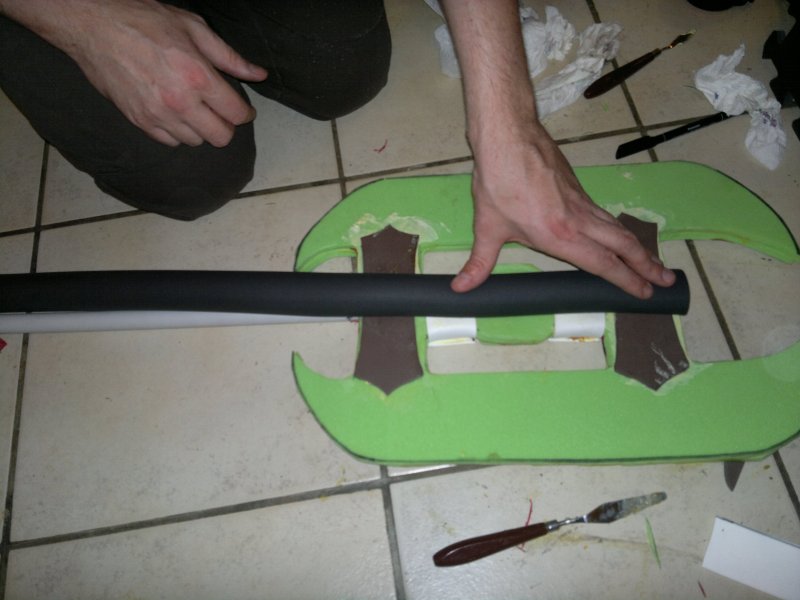

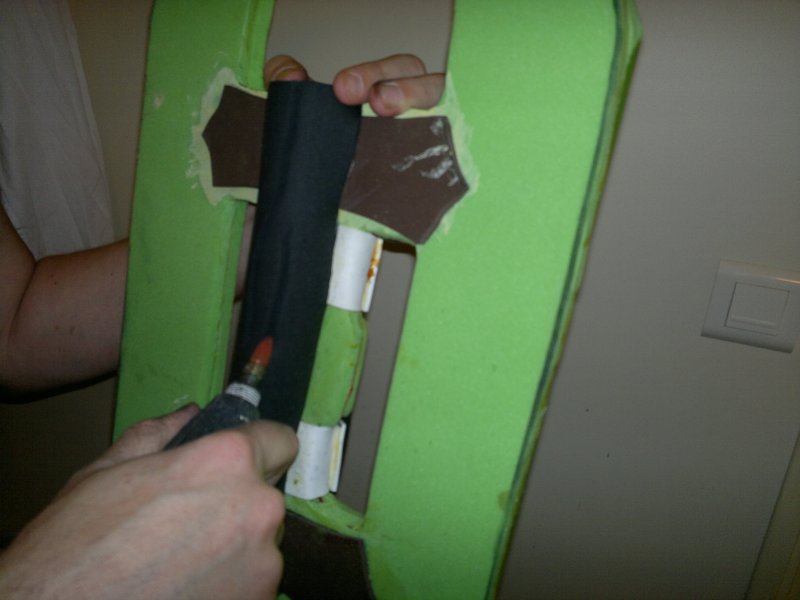

la partie de la lame autour du manche est encollée. parallèlement on prend un tube d'isolant noir souple , on le coupe en 2 et on encolle les bords. on laisse sécher, puis on applique au milieu comme sur la photo :

on répète l'oération de l'autre côté de la hache.

On coupe les 2 demis tube de mousse au ras de de la lame : le tube de mousse noir n'avais pas un diamètre suffisant pour faire le fut du manche, raison pour laquelle j'ai du changer de type de tube en mousse.



dans le cas d'un manche très droit et propre (type manche de lance ou de hallbarde, on aurait directement collé un tube de mousse sur le manche en pvc... dans ce cas on voulait donner un aspect "manche en bois brut mal dégrossi, un peu irrégulier".

pour ce faire , j'ai préalablement collé des excroissances en mousse plastazote sur le manche, à 2 ou 3 endroits espacés.



pour mettre le manchon en mousse (on le choisi avec un diamètre intérieur au moin du double de celui du diamètre du tube pvc), on commence à l'ouvrir avec un coup de scalpel ou de cutter et on le badigeone de colle néoprène liquide à l'intérieur. On encolle également le tube pvc. une fois sec au toucher, on applique le manchon de mousse sur le tube pvc encollé. les bord du tube se chevauchent : d'un coup de scalpel, on retire l'exédent de mousse, pui on recolle bord à bord le tube de mousse avec de la colle néoprène pour le refermer.

le diamètre du fer de la hache est supérieur au diamètre du manche. j'entour d'une bande de plastazote pour faire un raccord et je taille en cône.

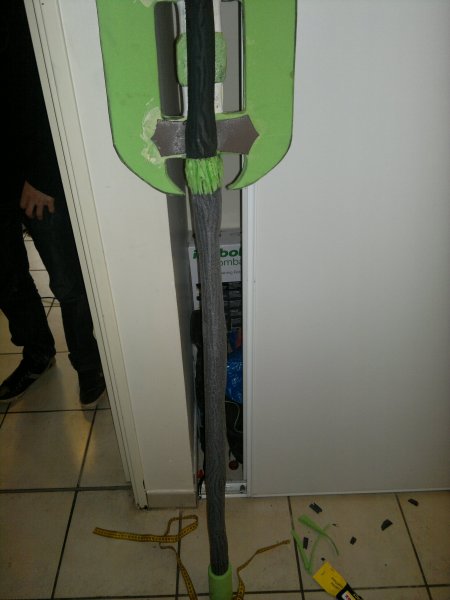

je peux passer à la gravure de la mousse pour imiter le bois :

pour graver des motifs, 3 méthode possible :

-le scalpel : c'est propre précis...mais c'est long et attention aux coupure (il faut porter des gants anti coupures)

-la fraise électromécanique : c'est rapide, pas dangereux, mais bruyant et c'est dificile d'être précis





-la pyrogravure, avec un fer à souder ou un pyrograveur : c'est très rapide, mais ça pue et il y a un risque de brulure.





... c'est un peut laissé au choix de l'utilisateur... et aussi selon la qualité des mousses, certaine se pyrograve facilement ou se déchiquète avec une fraise ou l'inverse.

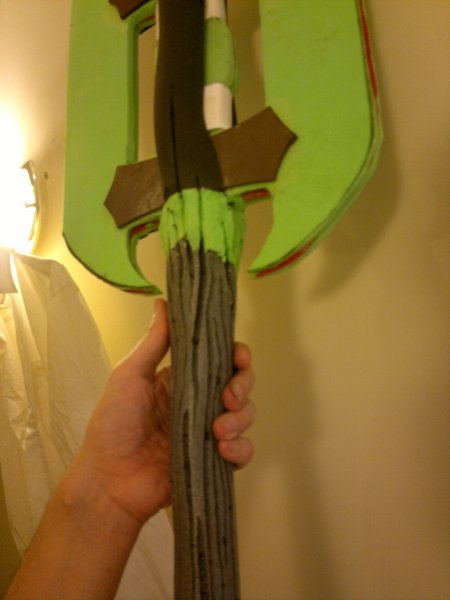

pour imiter le bois dans du tube d'isolation gris, je préfère utiliser un fer à souder, personnellement.

les gravures doivent être plus accentuées, car après latexage, les sillons seront partiellement comblés. faites varier la profondeur de la gravure continuellement et finissez chaque fente en fuseau, le résultat sera plus réaliste.

Il est important de coller au minimum un disque d'évazote à la base du manche... du plastazote résisterait mal au contact répété du sol. éventuellement, si on a pas d'evazote, il faudra coller un renfort textile en surface du plastazote.

on peut rajoutrer des motif esthé tiques, des faux clous en moussse...



Latexage :

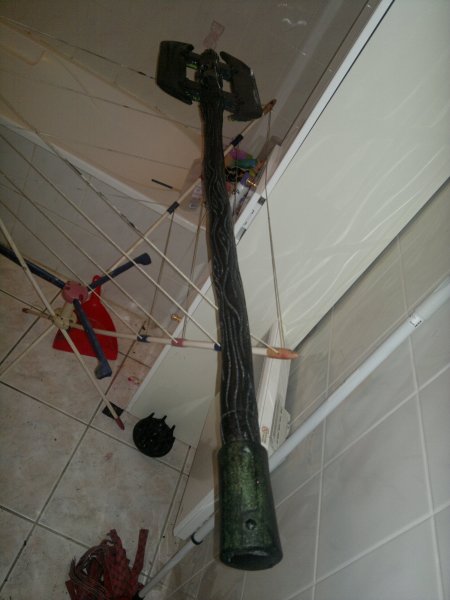

on commence par appliquer 2 couches de latex teinté en noir dans la masse avec de l'encre de chine, comme sous couche pour unifier. Je conseille d'apliquer l'imitation bois sur le manche avant de passer à la peinture des fers et autres décorations peintes.

dans le cas de cette arme, on a pa eu le temps d'aller au delà des 2 couches de noir pendant la durée de l'atelier. c'est le propriétaire de cet arme qui a finis le latexage sur mes indications.

Voici comment je procède habituellement pour imiter le bois :

pour un bon rendu bois: une couche de fond très clair, puis on prépare une base  Ocre translucide , puis 1 ou mieux 2 couches de la mêmme base que l'on teinte un peu avec du marron ou du rouge, en peignant de façon à faire des trainées verticales. en jouant sur la transparence on obtient une coloration irrégulière mais globalement très claire (mais c'est fait exprès). on termine en reprenant la base de peinture ou de latex, auquel on ajoute de la terre de sienne (ou du marron ou un peu de noir à défaut)pour avoir une couleur foncée : juste avant d'appliquer on en fait un lavis, c'est à dire qu'on ajoute de l'eau pour que ça soit très liquide et dilué. on applique le lavis sur la partie bois de façon uniforme. Immédiatement après, sans laisser sécher, on prend un chiffon ou du papier absorbant et on essuie l'excès de lavis en surface. le lavis restera dans les creux, les teintant en noir, et laissera en surface un film quasi transparent mais qui mattifiera en obscurcissant légèrement la couleur initiale qui était trop claire.

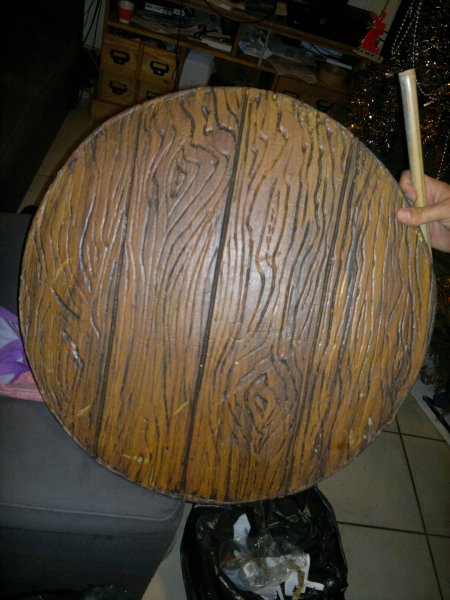

exemples de rendu selon cette méthode:





briareos
Portrait de briareos
Hors ligne
Modérateur
Inscrit le: 06/07/2004

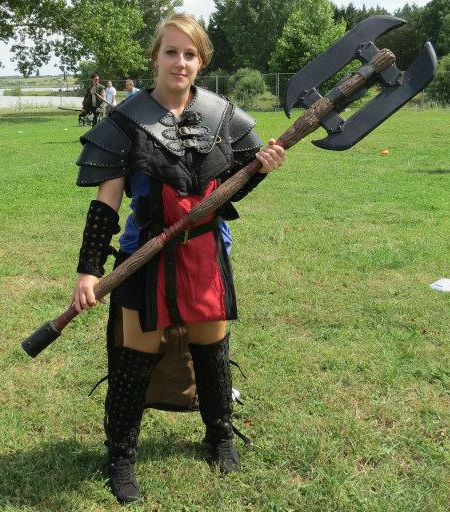

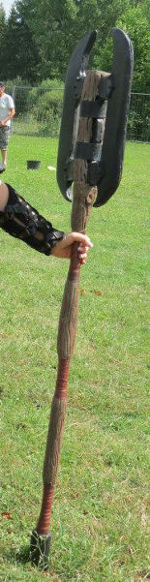

tiens j'avais posté une hache plus haut non terminé, fabriqué dans un de mes atelier. la voici finie, mais ce n'est pas moi qui ait fait le finition duc coup (couleur et poignée).

à mon avis la poignée centrale est une erreur et les lanières ont-été un poil trop serrée, mais à part ça le rendu est pas mal.

Traxonen
Portrait de Traxonen
Hors ligne
Inscrit le: 09/02/2012

Le rendu final est pas mal du tout mais je partage ton avis pour les lanières trop serrées... considérant que le manche est sensé être en bois dur, c'est un peu irréaliste.

Au niveau coloration, je trouve que le fil des lames de la hache aurait pu être coloré en argenté pour donner une impression de tranhant plus importante. J'aurais également mis une couleur genre argent ou bronze sur les rivets...

Cela aurait donné un rendu plus authentique je trouve non?

briareos
Portrait de briareos
Hors ligne
Modérateur
Inscrit le: 06/07/2004

je pense que le détenteur de la hache n'a pas voulu investir dans de la peinture métal pour les finition : je trouve aussi que c'est dommage... si nous avions pu finir le travail de peinture chez moi, je n'aurais pas laissé passé ça.



Arphyss
Portrait de Arphyss
Hors ligne
Modérateur
Inscrit le: 09/11/2007

Oui, la poignée centrale est pas terrible, mais ! En regardant rapidement l'image de prime abord, j'avais l'impression que le manche était tout tordu et ça rendait plutôt pas mal pour une arme barbare mal dégrossie. Donc on a une espèce d'effet d'optique intéressant, pas ultime certes, mais qui permet de casser un peut les manches tout beaux tout droit qu'on a l'habitdue de voir. Si les parties de diamètre plus gros avaient été taillées à la serpe, l'effet aurait été renforcé. Donc ça donne des idées tout de même ^^

Weezeeweeg
Portrait de Weezeeweeg
Hors ligne
Inscrit le: 05/09/2013

Bonjour,

Très belle réalisation !

Je travaille actuellement sur une réalisation semblable et je me demandais,  quelle épaisseur de plastazote avez vous pris pour les lames ?



Je veux faire ça :



Taille 1m60~1m80.

Mais j'ai remarqué que la plupart des haches à double tranchant avait des lames peu larges, j'imagine que c'est pour éviter que ça "papillonne" ou c'est un simple choix esthétique ? Le fait de coller les lames sur toute la longueur ne va pas causer de fragilité ?

Merci d'avance :)

briareos
Portrait de briareos
Hors ligne
Modérateur
Inscrit le: 06/07/2004

désolé mais ton design, fait très "pelle à pain" : le fer de hache est exagèré : ça serait top lourd pour une une hache IRL et c'est carrément antiaérodynamique pour une hache de GN. Il semble aussi que tu ais oublié l'épaisseur obligatoire de mousse à prévoir sur le manche.



pourquoi "Le fait de coller les lames sur toute la longueur ne va pas causer de fragilité ?" : quel gfragilité ???

Mais j'ai remarqué que la plupart des haches à double tranchant avait des lames peu larges, j'imagine que c'est pour éviter que ça "papillonne" ou c'est un simple choix esthétique ?

Non, c'est parce que les lames sont constituéess de 2 couches de mousse prenant en sanwitch un ou 2 couche de tissu au centre, alor qu'une épée est constitué de 3 couche de mousse : la couche centrale est rendue nécessaire par l'âme en fibre de verre des épées.



j'aiu quand même mis des photos détaillées et il y a des tuto sur les haches sur ce forum : cherche un peu.
